ANSI B16.5 စံနှုန်းအတွက် အနားကွပ် ထုတ်ကုန်မျိုးစုံကို မိတ်ဆက်ခြင်း။

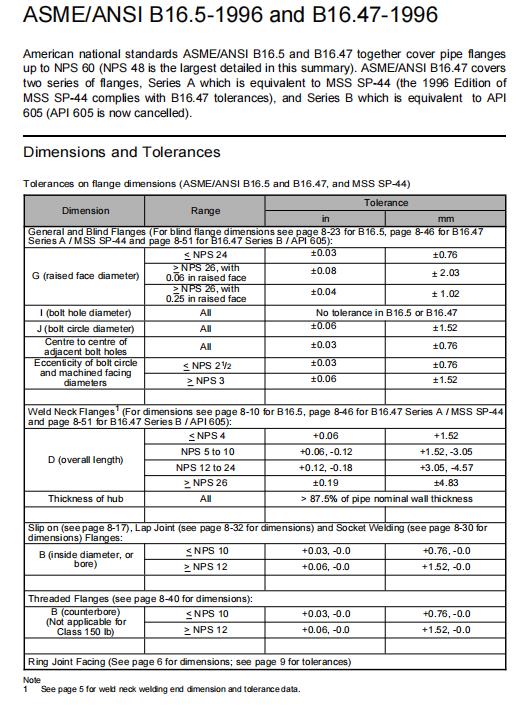

အမေရိကန် အမျိုးသားစံနှုန်း ASME/ANSI B16.5 နှင့် B16.47 သည် NPS 60 အထိ ပိုက်အစွန်းများ ပေါင်းစပ်ထားသည်။ ASME/ANSI B16.47 သည် MSS SP-44 နှင့် ညီမျှသည့် Series A (1996 ခုနှစ်ထုတ် MSS ထုတ်ဝေမှု) SP-44 သည် B16.47 tolerances များနှင့် ကိုက်ညီသည်) နှင့် API 605 နှင့် ညီမျှသော Series B (API 605 ကို ယခု ပယ်ဖျက်လိုက်ပါပြီ)။

ANSI B16.5 နှင့် ASME B16.5 အကြား ခြားနားချက်
ANSI B16.5 နှင့် ASME B16.5 သည် တူညီသော်လည်း တစ်ခုသည် အမျိုးသားအဆင့် စံဖြစ်ပြီး နောက်တစ်ချက်မှာ Institute of Engineers ၏ စံဖြစ်သည်။ ANSI သည် အမေရိကန်အမျိုးသားစံနှုန်းဖြစ်ပြီး ASME သည် အမေရိကန်အင်ဂျင်နီယာများအသင်းစံဖြစ်သည်။ အမျိုးသား စံနှုန်းသည် အင်စတီကျု အင်ဂျင်နီယာများ၏ စံနှုန်းများကို လက်ခံထားသောကြောင့် ၎င်းသည် တူညီသော စံနှုန်းဖြစ်သော်လည်း မတူညီသော အရင်းအမြစ်များနှင့် ကွဲပြားသော စာရေးနည်းများဖြင့် ဖြစ်သည်။

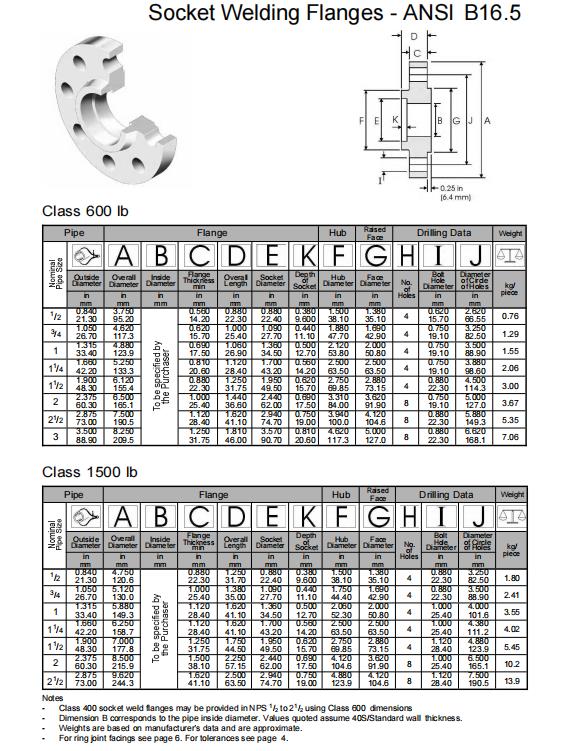

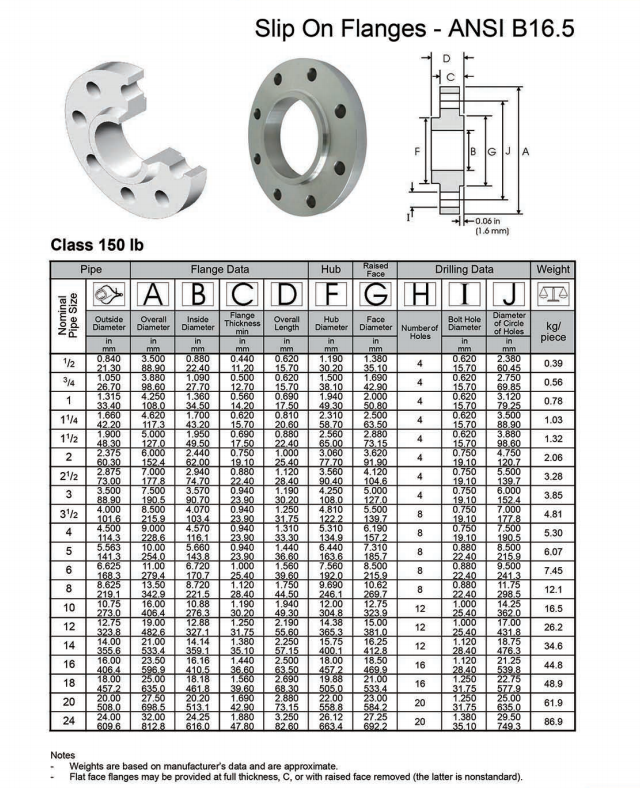

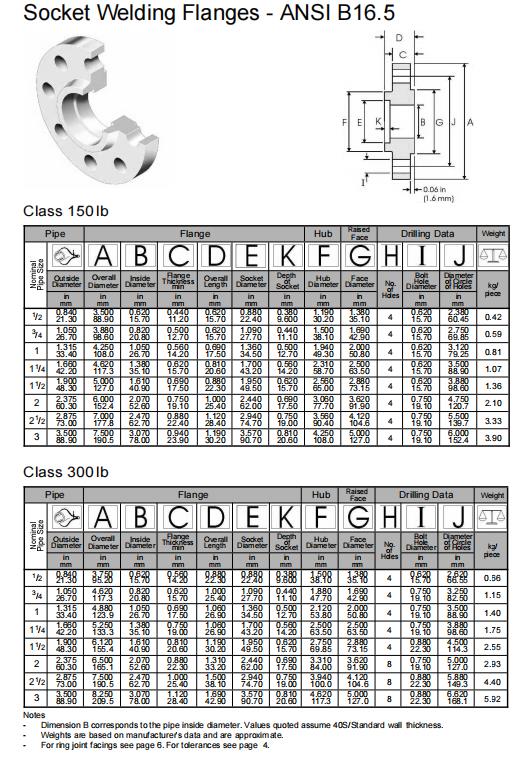

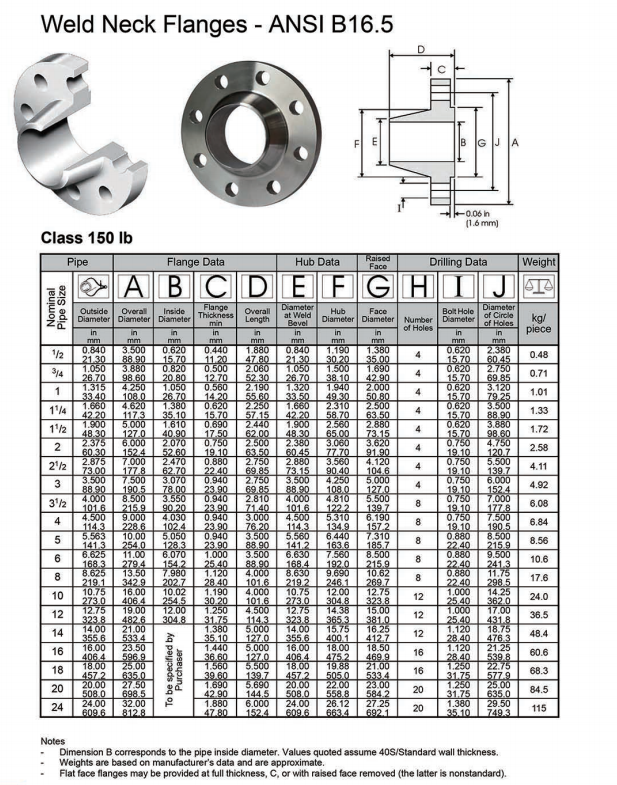

ANSI B16.5 သည် အများအားဖြင့် အမေရိကန်စံတစ်ခုဖြစ်ပြီး လည်ပင်းရိုးဂဟေဆက်ခြင်း၊ လည်ပင်းအပြားလိုက် ဂဟေဆက်ခြင်းအစွန်းအထင်းကဲ့သို့သော အနားကွပ်ထုတ်ကုန်များနှင့် မကြာခဏကိုက်ညီသည်။မျက်မမြင်အနားကွပ်, socket ဂဟေဆက် Flange, အနားကွပ်လွတ်, threaded flange ။

American standard flange အရွယ်အစားများသည် DN15-DN1200 မှဖြစ်ပြီး ဖိအားအဆင့်သတ်မှတ်ချက်များသည် class150 မှ class1500 အထိရှိသည်။
